设备性能特点
本设备采用的是通过滤纸过滤废旧的油液，滤除其中的杂质和少量的水份，其过滤后精度3µm。在使用过程中，通过不断的更换滤纸来达到使用标准。
板框压力式滤油机主要用来过滤变压器油、透平油、机油、柴油、齿轮油、液压油、煤油、航空液压油等油中的水份和杂质，也可使用不锈钢材料来作为植物油过滤。

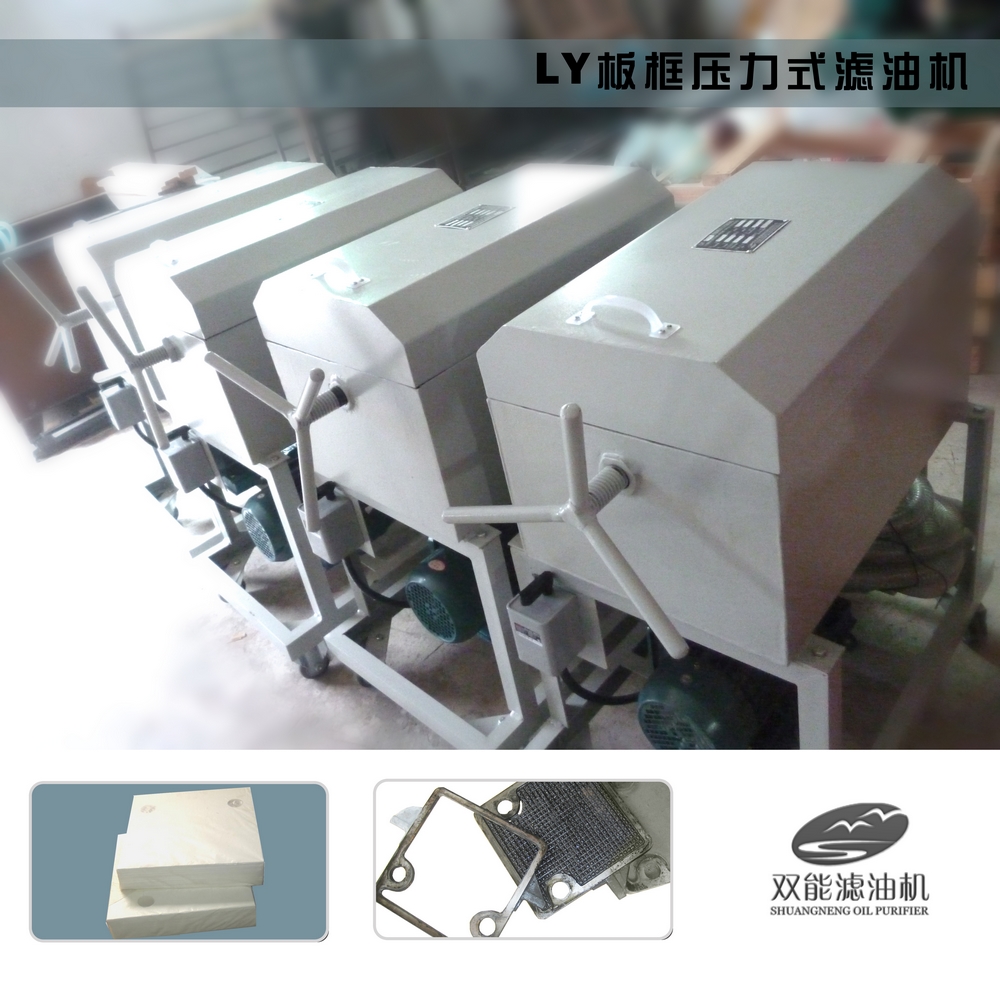

1.板框式滤油机结构
板框式滤油机由齿轮泵、板框滤床底盘、电气装置、安全阀、油样阀等部件组成，滤板和滤框间衬有作为 过滤介质的滤纸或滤布，凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。
2.板框式滤油机工作过程
板框式滤油机由电动机直接带动齿轮转动将油池中油液吸入初滤器、进入油泵，在齿轮泵的压力下，将油液输入滤床过滤，汇集到出油口输出。安全阀是该机的保证装置，能自动控制压力，保证设备安全；回油阀能控制油盘中的油面高度，防止油液从油盘中溢出；油样阀供取油液标样之用。
LY系列板框压力式滤油机具有结构紧凑、体积小、重量轻、移动方便、操作简单、性能可靠、过滤效率高，运行成本低，不受场地限制等优点。
板框滤油机技术参数表
|
参数名称 |
型号单位 |
LY-30 |
LY-50 |
LY-100 |
LY-150 |
LY-200 |
LY-300 |
|
|
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
|
|
工作压力 |
Mpa |
≦0.5 |
||||||
|
过滤面积 |
m2 |
0.6 |
0.78 |
1.3 |
1.89 |
2.5 |
3.2 |
|
|
板框尺寸 |
mm |
280×280 |
300×300 |
|||||
|
压紧方式 |
|
手动螺旋压紧 |
||||||
|
电机功率 |
kw |
1.5 |
1.5 |
1.5 |
4.0 |
4.0 |
5.5 |
|
|
工作电源 |
V |
380V/50Hz(或根据用户需要) |
||||||
|
进出口管径 |
mm |
25 |
25 |
32 |
40 |
40 |
50 |
|
|
滤纸尺寸 |
mm |
280×280 |
300×300 |
|||||
|
外形 |
长 |
mm |
800 |
800 |
950 |
1250 |
1450 |
1600 |
|
宽 |
mm |
450 |
450 |
500 |
500 |
500 |
600 |
|
|
高 |
mm |
900 |
900 |
1000 |
1050 |
1050 |
1100 |
|
|
设备重量 |
kg |
150 |
180 |
240 |
320 |
360 |
580 |
|
※ 设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
